제품 상세 정보:
|
| 강조하다: | 50m 휴대용 드릴링 장비,배낭 휴대용 드릴링 장비,2200r/min 산악 드릴링 머신 |
||
|---|---|---|---|

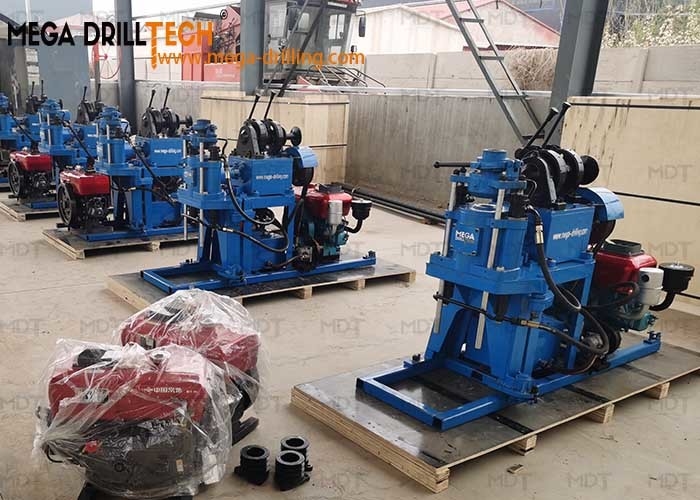

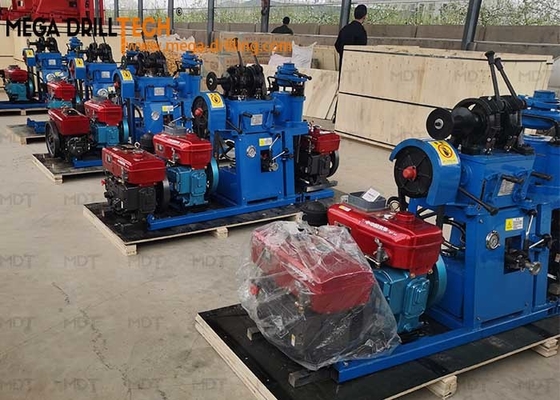

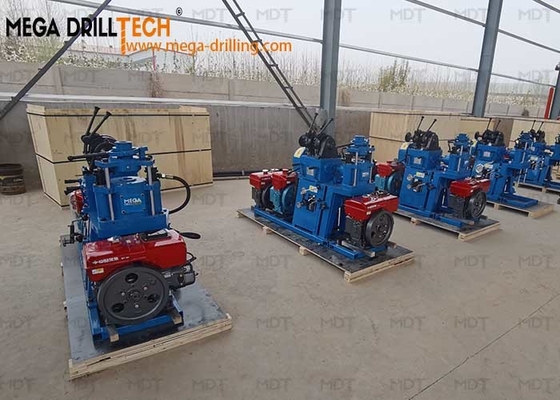

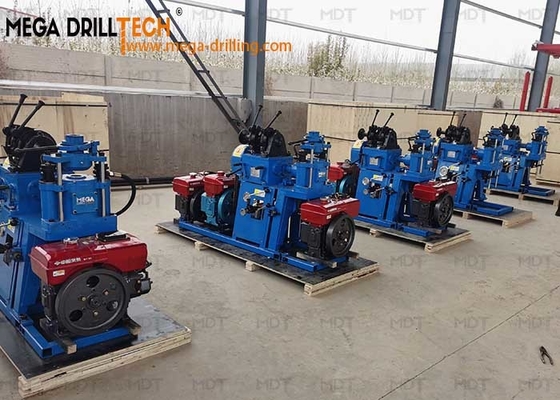

30m-50m 휴대용 드릴 장비, 소형 휴대용 드릴링 머신, montain drillinbg 머신, 배낭 드릴링 머신
드릴 장비는 다음과 같은 기능이 있습니다.
1. 합리적인 기술 매개 변수, 높은 기계화 정도 및 낮은 노동력;
2. 유압 공급 메커니즘을 채택하여 작동이 편리하고 드릴링 효율이 높습니다.
3. 전면 프레임으로 유정에서 로터리 테이블을 제거할 수 있어 넓은 작업 영역을 실현합니다.다양한 드릴링 방법에 적용할 수 있습니다.
4. 조밀한 구조, 더 작은 부피 및 가벼운 무게가 특징입니다.그것에는 제거, 집합 또는 수선을 위해 편리한 더 강한 분해성이 있습니다;
5. 트랜스미션 케이스에 트랜스퍼 메카니즘이 장착되어 있어 신속한 홀 청소가 가능합니다.
MDT-30 드릴 리그에는 다음과 같은 새로운 기능이 있습니다.
1. 트랜스미션 케이스는 구조가 콤팩트하고 작동 및 유지 보수가 편리한 외부 장착형 건식 클러치가 장착되어 있습니다.
2. 로터리 테이블에는 안정적인 주행, 충분한 윤활 및 긴 수명을 제공하는 하부 장착형 나선형 베벨 기어 쌍이 장착되어 있습니다.변속기 케이스와 직접 연결되고 보조 기어 박스가 분해되어 (설치되지 않음) 컴팩트 한 구조를 실현합니다.더 가벼운 무게로 Φ40 오일 실린더가 채택되었습니다.척에는 볼 클램프가 장착되어 있고 핸들 위치 지정 장치가 추가되어 작업이 더욱 안정적이고 쉬워졌습니다.회전 테이블 어셈블리의 무게.거의 반으로 줄어들었습니다.
3. 고속 기어(578r/min)가 추가되어 암반을 다룰 때 Φ76 다이아몬드 비트로 코어 드릴링에 적용 가능합니다.
4. 호이스트 유성기어장치의 캔틸레버 지지를 이중지지 구조로 변경하여 호이스트 용량과 수명을 늘렸습니다.
5. 사양드릴 랙의 형강이 개선되어 프레임의 전체 강성과 강도가 향상되었습니다.
| SN | 항목 | 매개변수 | |
| 1 | 기본 매개변수 | 드릴링 깊이 | 30m |
| 내경 | 110mm | ||
| 드릴 파이프 직경 | 33.5mm | ||
| 드릴 장비 질량(전원 시스템 포함) | 290kg | ||
| 차원 (L×W×H) | 1510×600×1055mm | ||
| 2 | 로타리 테이블 | 회전 속도 | 136, 338, 578r/분 |
| 최대토크 | 350N*m | ||
| 수유 여행 | 400mm | ||
| 유압 이송력 | 8000N | ||
| 유압 리프팅 포스 | 10000N | ||
| 삼 | 감아 올리기 | 리프팅 용량 | 4000N |
| 드럼의 와이어 속도(2차층) | 0.46, 1.15, 1.97m/초 | ||
| 드럼 직경: | Φ90mm | ||
| 와이어 로프의 지름 | Φ8mm | ||
| 와이어 로프의 용량/길이 | 18m | ||
| 4 | 탑 | 유형 | 단일 이음새가 없는 스틸 튜브 |
| 키 | 5.6m | ||
| 5 | 동력 기계 | 모터 모델 | 185엔 |
| 정격 출력(12h) | 5.88kW | ||
| 최대전력(1시간) | 6.62kW | ||
| 회전 속도 | 2200r/분 | ||
| 순중량 | 48kg | ||
