| 강조하다: | 완전 유압식 영토 안꾸물거려반,2400rpm 나라 안꾸물거려반,2400rpm 수력 로크 드릴링 머신 |
||
|---|---|---|---|
2400rpm 완전 유압식 영토 안꾸물거려반 가지고 다닐 수 있는 고속도
MDT-2 완전 유압식 가지고 다닐 수 있는 굴착 장치는 멀리 떨어진 지역에서 지질 탐사를 위해 설계된 일종의 빛 장비입니다

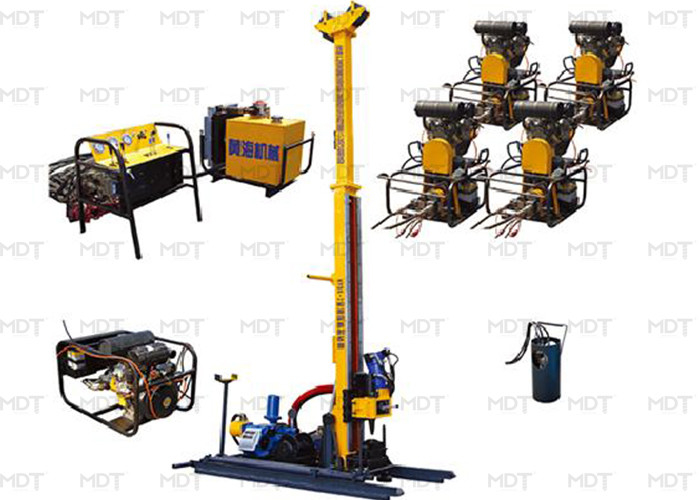

MDT-2/MDT-2A 완전 유압식 가지고 다닐 수 있는 굴착 장치
I.General 개관
MDT-2 완전 유압식 가지고 다닐 수 있는 굴착 장치는 들어가기가 어려운 멀리 떨어진 지역에서 지질 탐사를 위해 설계된 일종의 빛 장비입니다. 그것은 주로 전선 핵심 기술과 다이아몬드 드릴링에 적합합니다. 장비는 디젤 파워 단위, 유압 시스템, 제어판, 철탑, 주요 윈치, 와이어라인 윈치, 드릴 헤드, 공급 시스템, 풋크램프, 등으로 구성됩니다. 장비는 모든 그것의 표면 핵심 기능을 위해 완전히 수력 드리븐입니다. 가장 가까이 가기 어려운 분야에 교통을 용이하게 하면서, 분열 스타일 설계는 좋은 조립 가능성과 분해성에서 장비를 만듭니다. 정확한 제어 시스템 외에 강한 구조는 높은 침투 금리와 우수한 신뢰성을 보증합니다.
II. 주요 기술적 특징 :
1. 완전 유압식과 드릴 헤드 모델. 드릴 헤드 회전은 4 유압펌프가 2 디젤 엔진에 의해 가동된 채로 실현됩니다 ; 이것은 또한 피딩하는 유압 실린더 시스템이 양쪽 더 높은 더 낮은 속도에서 그것의 전 행정 공급을 실현하게 합니다.
2. 좋은 디스만트라빌리티로. 장치는 동력 장치, 작동유 탱크, 조작 플랫폼과 작동 메카니즘, 즉 드릴링 부분을 포함하여 디자인에서 스플리트형을 채택됩니다. 그래서 그들은 경량에 있고, 인력 또는 동물 힘에 의해 옮겨질 수 있습니다. 장비는 적용되고 더 강한 적용성으로 45' -90'에 블랙홀의 드릴링을 위한 좁은 장소에서 실행될 수 있습니다.
3. 강한 기술 적용성. 전선 핵심 기술과 다이아몬드 드릴링 외에, 그것은 강한 기술 적용성에 있습니다. 그것은 다른 어떤 수준을 위한 드릴링하고 피딩하는 요구조건에 적용할 수 있습니다.
3세. MDT-2 상술
| 디젤 엔진 | 모델 | YC2108 |
| 힘 | 33Kw (44HP) ×2 | |
| 정격회전속도 (공장의 설정) | 2400rpm/min | |
| 굴진능력 | BQ | 500m(1640ft) |
| NQ | 350m(1148ft) | |
| HQ | 120m(393ft) | |
| 드릴 헤드 | RPM | 두 Shifts/ 무계단변속 0-1200 RPM |
| 맥스. 토크 | 900 N·m(666lbf·ft) | |
| 맥스. 축의 리프팅 능력 | 50 나트 (11000 라이브프) | |
| 맥스. 전력 공급 | 25 나트 (5500 라이브프) | |
| 초기의 펌프 | 유압펌프 회전자, 윈치 감탕뽐프 & 레벨링 잭스의 구동을 위한 축 방향 피스톤 가변 변위 3실린더 펌프. 로드 센싱 시스템으로. |
1번째 펌프 :25MPa에 있는 67LPM 2번째 펌프 :20MPa에 있는 43LPM 3번째 펌프 : 20MPa에 있는 30 라인 퍼 미니트 4 rd 펌프 : 20MPa에 있는 7 라인 퍼 미니트 |
| 메인 호이스트의 능력 | 호이스팅 힘 (단일 와이어) | 20kN(4400lbf) (벌거벗은 드럼) |
| 권양 속도 (단일 와이어) | 84-165m/min (벌거벗은 드럼) | |
| 강선 지름 | 14 밀리미터 (0.55 인치) | |
| 강선 길이 | 30 m(98.42feet) | |
| 와이어라인 승강기의 능력 | 호이스팅 힘 (단일 와이어) | 800 KG(1760lb) (벌거벗은 드럼) |
| 권양 속도 (단일 와이어) | 96-255m/min (벌거벗은 드럼) | |
| 강선 지름 | 6 밀리미터 (0.23 인치) | |
| 강선 길이 | 500 Ｍ (1640 피트) | |
| Mast | Mast 높이 | 5 Ｍ (16.4 피트) |
| Mast 조절 각 | 0' ―90' | |
| 천공 경사각 | 아래 90overtical에 대한 수평식에서 떨어져 있는 45o | |
| 로드 당기기 | 1.5m | |
| 피딩하는 타격 | 1800년 mm(5.9ft) | |
| 감탕뽐프 | 타입 | 왕복 펌프 3중 잠수부 |
| 모델 | BW100 | |
| 다른 사람 | 체중 (플랫폼 유형) | 1500 Kg (3306 파운드) |
| 차원 (L×W×H) | 3500×1500×1300mm (11.48×4.92×4.26ft) |

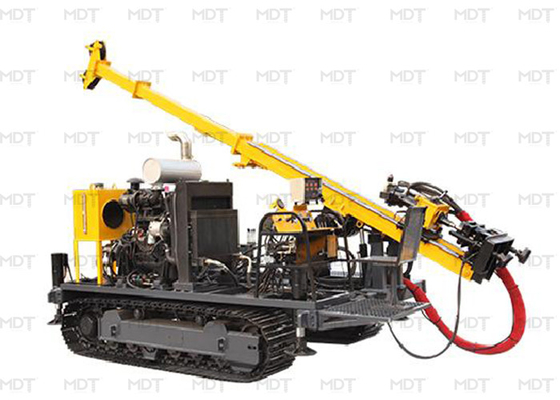

IV. HYDX-2A 상술
| 디젤 엔진 | 모델 | (가속이 붙은 쿠민스 4BTA3.9-C100과 냉각된) 요금 물 |
| 힘 | 74Kw (99HP) | |
| 정격회전속도 (공장의 설정) | 2200rpm | |
| 굴진능력 | BQ | 500m(1640ft) |
| NQ | 350m(1148ft) | |
| HQ | 120m(393ft) | |
| 드릴 헤드 | RPM | 네 Shifts/ 무계단변속 0-1200 RPM |
| 맥스. 토크 | 900 N·m(666lbf·ft) | |
| 맥스. 축의 리프팅 능력 | 50 나트 (11000 라이브프) | |
| 맥스. 전력 공급 | 25 나트 (5500 라이브프) | |
| 초기의 펌프 | 유압펌프 회전자, 윈치 감탕뽐프 & 레벨링 잭스의 구동을 위한 축 방향 피스톤 가변 변위 3실린더 펌프. 로드 센싱 시스템으로. |
1번째 펌프 :22MPa에 있는 156LPM 2번째 펌프 :20MPa에 있는 40LPM 3번째 펌프 : 20MPa에 있는 13 라인 퍼 미니트 |
| 메인 호이스트의 능력 | 호이스팅 힘 (단일 와이어) | 20kN(4400lbf) (벌거벗은 드럼) |
| 권양 속도 (단일 와이어) | 84-165m/min (벌거벗은 드럼) | |
| 강선 지름 | 14 밀리미터 (0.55 인치) | |
| 강선 길이 | 30 m(98.42feet) | |
| 와이어라인 승강기의 능력 | 호이스팅 힘 (단일 와이어) | 800 KG(1760lb) (벌거벗은 드럼) |
| 권양 속도 (단일 와이어) | 96-255m/min (벌거벗은 드럼) | |
| 강선 지름 | 6 밀리미터 (0.23 인치) | |
| 강선 길이 | 500 Ｍ (1640 피트) | |
| Mast | Mast 높이 | 6 Ｍ (19.68 피트) |
| Mast 조절 각 | 0' ―90' | |
| 천공 경사각 | 아래 90overtical에 대한 수평식에서 떨어져 있는 45o | |
| 로드 당기기 | 1.5m | |
| 피딩하는 타격 | 1800년 mm(5.9ft) | |
| 감탕뽐프 | 타입 | 왕복 펌프 3중 잠수부 |
| 모델 | BW100 | |
| 다른 사람 | 체중 (플랫폼 유형) | 3500 Kg (7716 파운드) |
| 차원 (L×W×H) | 5000×2200×1800mm (16.4×7.28×5.9ft) |
|
| 교통 방식 | 크롤러 |
